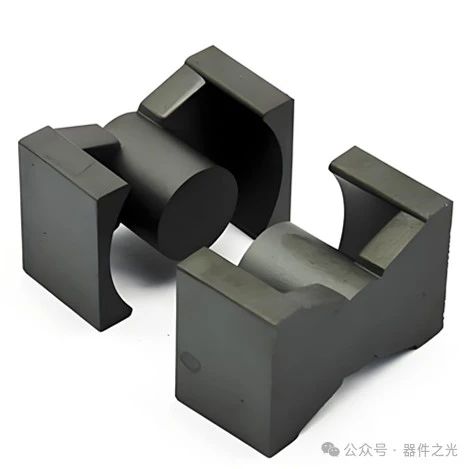

点胶，是高频华体会hth·体育（中国）官方网站生产的基本工序，其主要包括边柱点胶、中柱点胶、骨架点胶、外围点胶等。那这么多的点胶，到底有什么作用呢？今天，我们就来一一介绍。高频华体会hth·体育（中国）官方网站，主体是由磁芯和线包组成。为了便于组装，除了环形产品外，高频华体会hth·体育（中国）官方网站的磁芯一般都是由两部分组成，常用“副”或“PRS”表示，如常见的PQ型、EE型、EI型、ER型、EP型等。

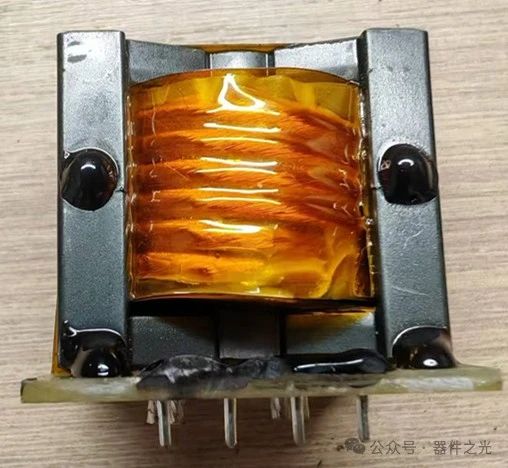

为了将磁芯两部分固定在一起，形成可靠的磁路结构，维持电感量的稳定性，保证华体会hth·体育（中国）官方网站可以长期工作，边柱点胶应运而生。从工艺上来说，边柱点胶可分为端面点胶和结合处点胶。端面点胶，是指在磁芯边柱端面上涂上胶水，再完成组装粘接。它适合尺寸比较宽的产品，如EQ平板华体会hth·体育（中国）官方网站，采用端面点胶可以提高华体会hth·体育（中国）官方网站的可靠性。但值得注意的是，端面点胶需要对磨，否则电感量往往无法满足要求。因而，端面点胶多为人工操作，生产成本较高。
结合处点胶，则是磁芯组装固定好、完成感量初测之后，再在磁芯结合处进行点胶。此时华体会hth·体育（中国）官方网站感量影响变动因素小，相对稳定。结合处点胶，适合于大部分华体会hth·体育（中国）官方网站产品，是目前业界主流的点胶工艺。也可以根据磁芯类型，匹配相应的治具和设备，基本可实现自动、半自动操作，生产效率高，成本低。
中柱点胶，主要目的为了填充气隙，减少噪声。在华体会hth·体育（中国）官方网站工作过程中，因为电流和磁场的作用，铁芯和绕组会产生震动噪声，影响华体会hth·体育（中国）官方网站的运行。中柱胶水（软胶）作为一种有效的减震材料，能够吸收华体会hth·体育（中国）官方网站内部引起的震动，从而减少噪声的产生。骨架点胶，则是为了保证骨架与磁芯的相对稳定性，防止线包与磁芯产生相对位移和运动，从而影响华体会hth·体育（中国）官方网站的结构强度、可靠性及寿命。
一般而言，华体会hth·体育（中国）官方网站组装完成后，如果骨架与磁芯范围活动范围较大（超过1mm），客户对产品的一致性要求比较高，往往会要求增加点胶固定。否则，多采用含浸工艺固定。其次，在华体会hth·体育（中国）官方网站中，如果涉及到华体会hth·体育（中国）官方网站与环氧板的组装，也会增加点胶固定，其目的也是类似的。

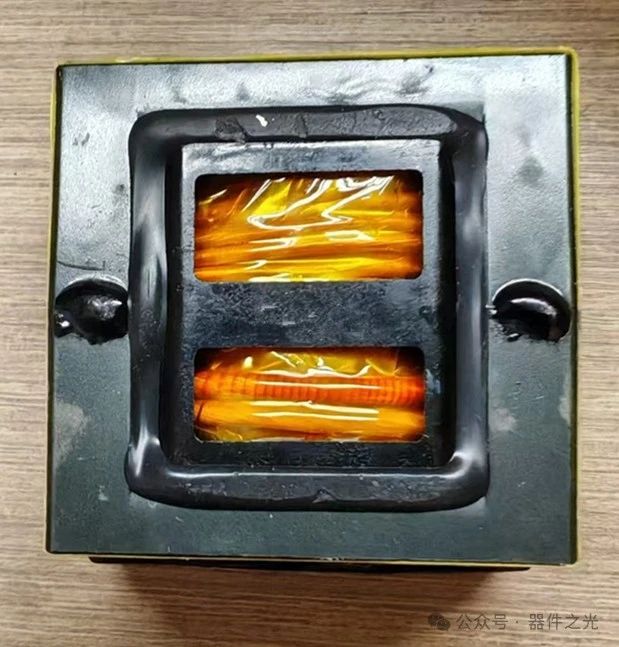

外围点胶，则是在华体会hth·体育（中国）官方网站骨架与磁芯、骨架与骨架之间填充软胶，其主要目的为了防止终端客户灌胶时，胶水进入华体会hth·体育（中国）官方网站内部，从而影响华体会hth·体育（中国）官方网站感量。此工艺，常用于灌胶电源华体会hth·体育（中国）官方网站产品。
