      耐压,是华体会hth·体育(中国)官方网站的重要基本参数之一。果出现耐压不良,容易导致华体会hth·体育(中国)官方网站在工作时击穿烧毁。

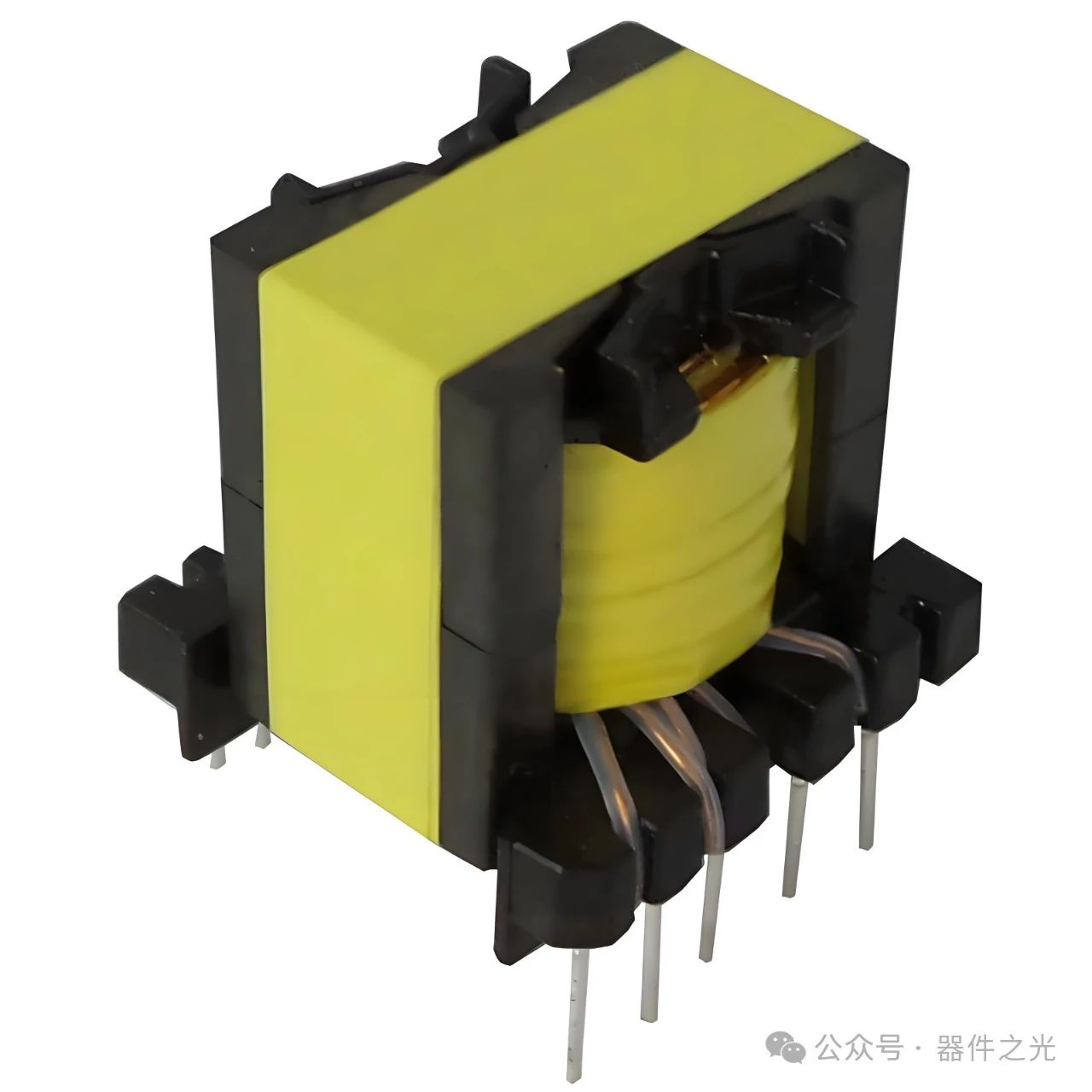

      在华体会hth·体育(中国)官方网站中,我们常说的耐压包括绕组对绕组的耐压绕组对磁芯的耐压。以下图一款EE40(9+9)PIN华体会hth·体育(中国)官方网站为举例:绕组对绕组的耐压,是指初级对初级的耐压、次级对次级的耐压,初级对次级的耐压;绕组对磁芯的耐压,是指初级对磁芯的耐压、次级对磁芯的耐压。


      更加详细的说明:初级对初级的耐压为N1 to N4,N1 to N6N4 to N6的耐压;次级对次级的耐压为(N2+N3)to N5 的耐压;初级次级的耐压为(N1+N4+N6)  to (N2+N3+N5) 的耐压。初级对磁芯的耐压是指N1/N4/N6 to 磁芯 的耐压,N2/N3/N5 to 磁芯的耐压。

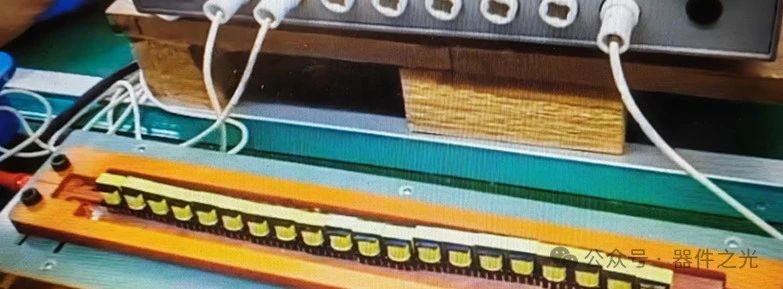

      这其中,以初级次级的耐压要求最高,一般在3750VAC以上,常常以耐压机+两排治具(可调距离)完成测试。

      其他耐压多以点测方式完成,根据应用和工艺设定,多在1000~1750AC之间。也有部分采用探针治具,一次性完成绕组对绕组的测试。


      在华体会hth·体育(中国)官方网站中,两个非绝缘体之间,基本1mm距离满足1000VAC。在华体会hth·体育(中国)官方网站工艺中,如果出现耐压不良,必然是距离不够的问题。

      由此分析,PIN脚线头过长(高)连锡必然会导致耐压不良,因为此异常导致两个导体距离的缩短。

      其次,漆包线破损三层绝缘线熔损过深、骨架破损(碳化)、绝缘胶带破损反折胶带破损背胶不到位降低两个导体之间的绝缘能力,也会导致耐压不良。

      除此之外,助焊剂过多绝缘油未干也会导致耐压不良。线包大,组装时容易挤压导致胶带破损,从而耐压不良。对于设计而言,爬电距离不够,也会导致批量性耐压不良。


      值得一提的是,华体会hth·体育(中国)官方网站的耐压不良,往往与结构、材料、工艺(作业方法)、设备、环境等多种因素有关,需要结合实际产品分析原因,找到解决办法。
