电路中的磁性元件有哪些?磁性元件的分类和应用
作者: 来源:电路大讲堂 时间:2024-02-19 浏览:Loading... 点赞:0次

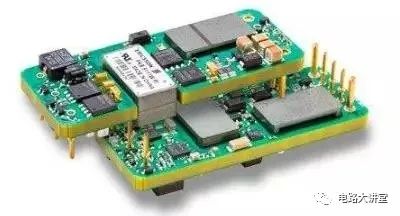

磁性元件通常由绕组和磁芯构成,它是储能、能量转换及电气隔离所必备的电力电子器件,主要包括华体会hth·体育(中国)官方网站和电感器两大类。几乎所有电源电路中,都离不开磁性元器件,磁性元件是电力电子技术最重要的组成部分之一。



磁性元件的分类

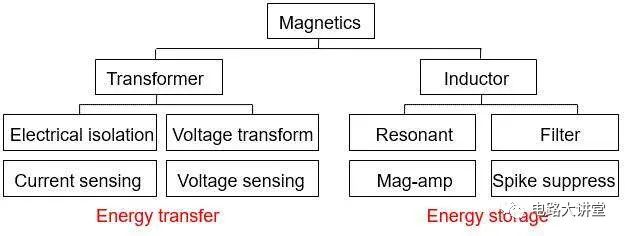

磁性元件主要分为华体会hth·体育(中国)官方网站和电感。华体会hth·体育(中国)官方网站的主要作用有隔离、电压变换等,其核心就是能量转移。电感的主要作用是谐振、滤波等,其核心是能量储存。



电子华体会hth·体育(中国)官方网站、电感器等磁性元件虽然只是一些看似不起眼的小零件,但是在新能源汽车、LED电源、光伏逆变器等产品中却是起着不可或缺的作用。一般而言,电子华体会hth·体育(中国)官方网站在产品中发挥变压、滤波、储能的作用,而电感则是解决EMI方面的问题、电磁兼容等。





磁性元件的测量



目前生产的软磁铁氧体中最常见和广泛应用的有锰锌铁氧体(低频用)和镍锌铁氧体(高频用)两大类。工厂在出厂时往往将锰锌的收舌机中波磁棒的一端涂以黑漆,将镍锌短波磁棒的一端涂以红漆。可以使用这三种方法:1.目测法2.水磨法3.用万用表测量。



磁性元件的应用

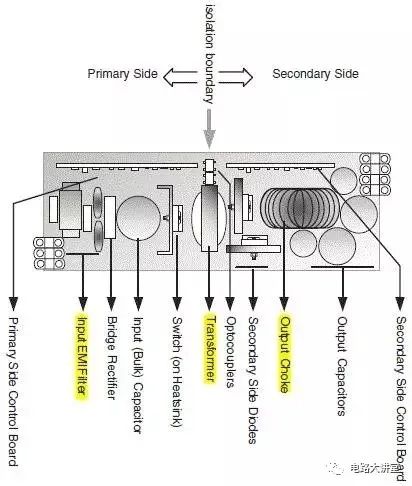

下图是典型的开关电源结构,黄色部分是磁性器件的应用。此外,辅助电源还需要反激华体会hth·体育(中国)官方网站,PFC电路中有PFC电感,电源输出端口有时候基于EMC的要求也会增加EMC滤波电感。





 磁性元件的重要性

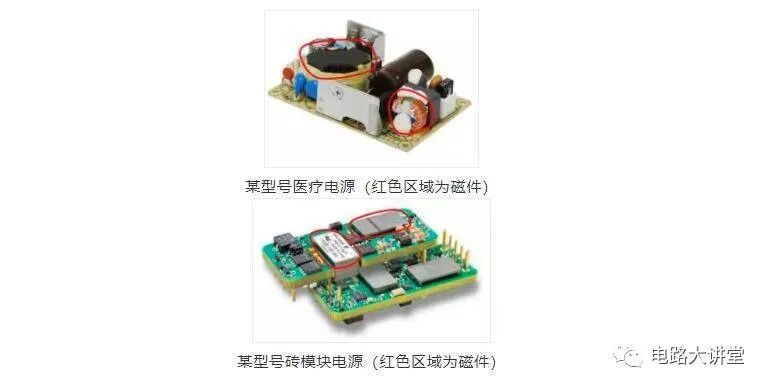

一般来说,磁性器件的体积约占整个开关电源的20%~30%,重量约占30%~40%,损耗约占20%~30%。从下图可以直观的感受一下磁性器件在开关电源中的地位。



磁性元件技术对功率变换器是十分重要的,几乎所有电源电路中,都离不开磁性元器件电感器或华体会hth·体育(中国)官方网站。例如在输入和输出端采用电感滤除开关波形的谐波;在谐振变换器中用电感与电容产生谐振以获得正弦波电压和电流;在缓冲电路中,用电感限制功率器件电流变化率;在升压式变换器中,储能和传输能量;有时还用电感限制电路的瞬态电流等。而华体会hth·体育(中国)官方网站用来将两个系统之间电气隔离,电压或阻抗变换,或产生相位移(3相Δ—Y变换),存储和传输能量(反激华体会hth·体育(中国)官方网站),以及电压和电流检测(电压和电流互感器)。可以说磁性元件是电力电子技术最重要的组成部分之一。
